Сэндвич-панели PIR — это двухсторонние металлические композитные панели с полиуретановой жесткой пеной в качестве изоляционного слоя. Это технологичный и экологически чистый строительный материал, о котором сегодня мечтают архитекторы. Сэндвич-панели PIR широко используются для теплоизоляции на нефтеперерабатывающих заводах, химических заводах, фармацевтических предприятиях, в цехах и производственных линиях, на пищевых заводах, в модульных зданиях, холодильных складах и других строительных отраслях.
Пена PIR имеет больше преимуществ, чем пена PUR
PIR — это вспенивающийся материал с поперечно-сшитой структурой, образованный с использованием различных соотношений изоцианата и полиола и добавлением различных катализаторов и добавок на основе полиуретановой пены. Он содержит больше изоцианатных групп в своей химической структуре. Пена PIR является огнестойкой, имеет низкую теплопроводность, легка, имеет высокую прочность на изгиб, не впитывает воду и не гниет. Индекс производства PIR намного выше, чем у PUR. Индекс полицианата PUR обычно составляет 110-120, в то время как индекс полицианата PIR обычно составляет 250 или выше. Поэтому его физические и огнезащитные свойства лучше, чем у обычного полиуретана, и он является идеальным теплоизоляционным материалом.

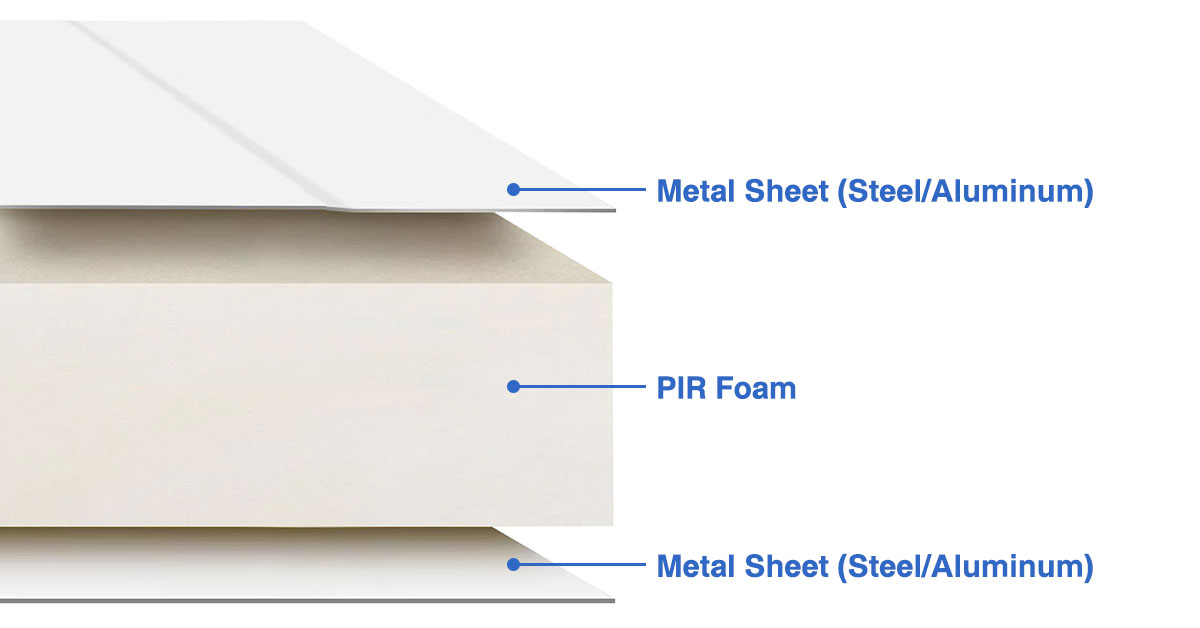

Структурная схема
Процесс производства сэндвич-панелей PIR
Используя принцип барабана, металлическая пластина помещается на специально разработанную конвейерную пластину, а распылительное устройство распыляет пенообразователь PIR на металлический лист. После высокотемпературной обработки пенообразователь образуется между металлическими листами. Мы можем производить различные типы и марки панелей PIR в соответствии с потребностями заказчика. Линия по производству сэндвич-панелей использует непрерывный процесс вспенивания, который может завершить дозирование за один раз и может регулировать пропорцию онлайн по желанию в зависимости от температуры, чтобы производить строительные панели высокого стандарта.
Спецификация
| CОсновной материал | Пена PIR. (Плотность: 38-45 кг/м³) |
| Толщина сердечника | 30mm, 50mm, 75mm, 100mm, 120mm, 150mm, 180mm, 200mm, 250mm. |
| Толщина металла | 0.4-0.8mm |
| Материал листового металла | PPGI (Предварительно окрашенная оцинкованная сталь). PPGL (Предварительно окрашенная алюмоцинкованная сталь). Нержавеющая сталь. Алюминий. |
| Цвет поверхности | Белый, серебристый, черный, синий, красный и другие цвета по шкале RAL. |
| Текстура поверхности | Плоский, волнистый, гофрированный. |
| Ширина панели | 930mm, 950mm, 1000mm, 1130mm, 1150mm. |
| Длина панели | Макс. 12м. |
Вертикальная нагрузка и тепловые характеристики
(Обшивка из стального листа толщиной 0,5 мм; Допустимая деформация f≤L/240.)
| Толщина (мм) | W/m2k | G(kg) | P=KN/m2 | 0.60 | 0.80 | 1.00 | 1.20 | 1.50 |
| 30 | 0.32 | 9.32 | L(m) | 2.60 | 2.30 | 2.08 | 1.91 | 1.72 |
| 50 | 0.31 | 10.06 | L(m) | 3.52 | 3.04 | 2.69 | 2.42 | 2.11 |
| 75 | 0.21 | 11.06 | L(m) | 4.71 | 4.09 | 3.64 | 3.29 | 2.89 |
| 100 | 0.19 | 12.05 | L(m) | 5.76 | 5.02 | 4.47 | 4.05 | 3.56 |
| 120 | 0.16 | 12.84 | L(m) | 6.53 | 5.68 | 5.07 | 4.60 | 4.04 |
| 150 | 0.11 | 14.04 | L(m) | 7.56 | 6.58 | 5.87 | 5.32 | 4.68 |
Обработка поверхности
Обработка поверхности изоляционной панели в гофрированную или ребристую форму не только улучшает эстетический вид, но и повышает структурную прочность и жесткость панели, делая ее более ветроустойчивой и устойчивой к давлению.

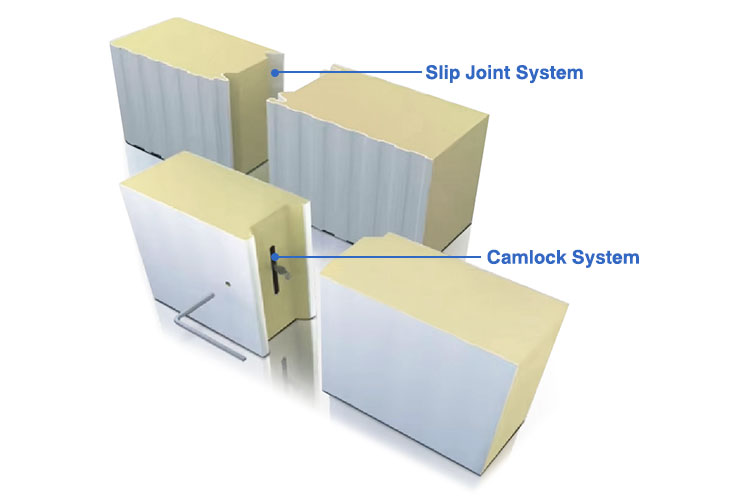

Методы подключения
Метод, выбранный для соединения сэндвич-панелей PIR, зависит от конкретных потребностей проекта, включая структурные требования, скорость монтажа, эстетические соображения и тепловые характеристики. Наиболее распространенными методами являются замковые соединения, болтовые соединения и соединения «шип-паз», все из которых предназначены для обеспечения герметичной, прочной и хорошо изолированной оболочки здания.
